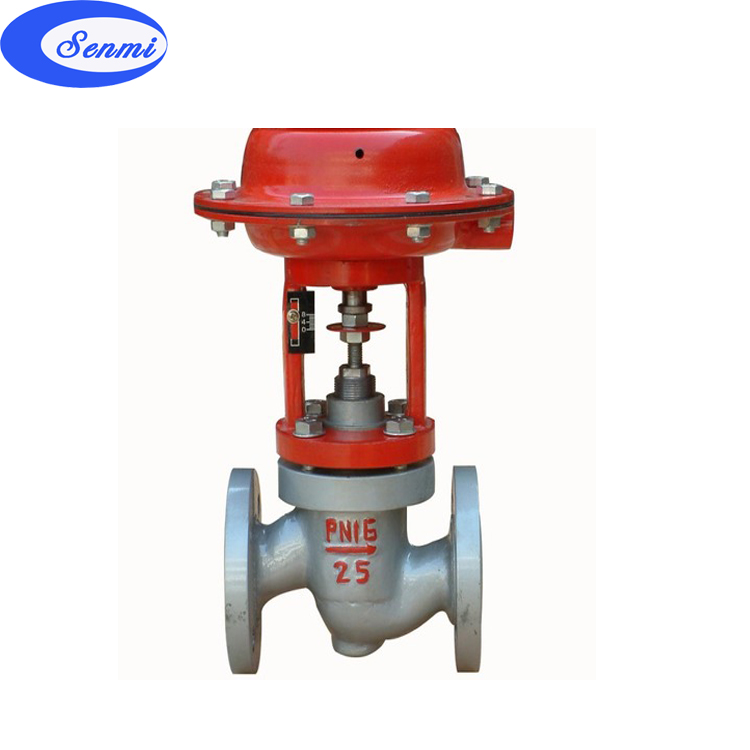

气动薄膜切断阀,气动单座切断阀

更新时间：2019/6/12 9:48:18

简要描述：

SENMI阀门专业生产提供气动切断阀，气动快速切断阀，气动薄膜切断阀，印染专用切断阀，切断阀型号，切断阀选型，气动阀型号

产品详细资料：

一、气动薄膜单座切断阀概述
ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

二、气动薄膜单座切断阀产品特点
1、切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4、平衡型阀内件，提高了切断阀的许用压差。
5、波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
6、活塞式执行机构，操作力大，使用压差大。

三、气动薄膜单座切断阀主要零件材料
阀体、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨
波纹膜片：丁青橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件)：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti

四、气动薄膜单座切断阀规格与技术参数

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数 KV	单座、双座	5	7	11	20	30	48	75	120	190	300	480	760
额定流量系数 KV	套筒			11	20	30	48	75	120	190	300	480	760
公称压力 PN(MPa)		1.0 1.6 4.0 6.4
额定行程 (mm)		8				12		20		25	40		50
有效面积 (c m 2 )	ZMQ 型	100				200		400			600		1000
有效面积 (c m 2 )	ZSQ 型	100			125			160			250
允许泄漏量	硬密封 1/h	- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量
允许泄漏量	软密封	VI 级
允许压差 (MPa)	ZMQ P N 正作用	6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQ P N 反作用	6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQ P N	6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	Z M S QM	公称压力
信号压力 (kPa)	ZMQ	0 或 250
信号压力 (kPa)	ZSQ	0 或 400 ～ 600

1)本产品性能指标贯彻GB/T4213-92；
2)表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3)表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.
