丝扣止回阀
H14W 丝扣止回阀
一、 内螺纹止回阀 产品图片
|
|
|
|

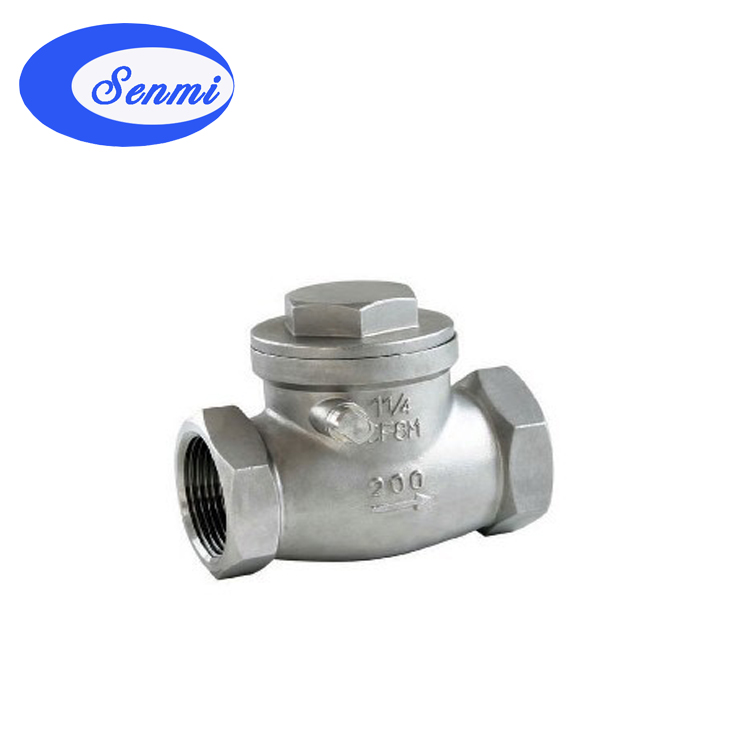

内螺纹止回阀 ( 不锈钢材质 ) |

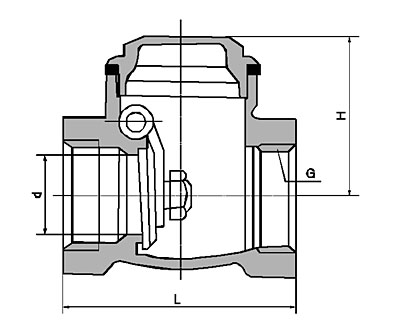

内螺纹止回阀 ( 内部结构图 ) |
二、内螺纹止回阀 性能规范
|
公称压力 |
PN |
1.6 、 2.5 、 4.0 、 6.4 |
MPa |
|
强度试验压力 |
PT |
2.4 、 3.8 、 6.0 、 7.6 |
单位 (MPa) |
|
低压气密封试验压力 |
|
0.6 |
|
|
高压气密封试验压力 |
2.0 、 3.0 、 4.8 、 7.6 |
||
|
适用介质 |
H14W-(16-64)C |
H14W-(16-64)P |
H14W-(16-64)R |
|
水、油品、汽 |
硝酸类 |
醋酸类 |
|
|
适用温度 |
-40 ～ 180 |
||
三、内螺纹止回阀 主要零件材料
|
零件名称 |
材质 |
|
阀体 |
不锈钢 CF8M/CF8 |
|
阀盖 |
不锈钢 CF8M/CF8 |
|
摇杆插销 |
不锈钢 316/304 |
|
阀瓣 |
不锈钢 CF8M/CF8 |
|
螺塞 |
不锈钢 316/304 |
|
螺塞垫片 |
聚四氟乙烯 PTFE |
