SENMI阀门生产的对夹式双瓣止回阀也成为蝶式止回阀，对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。蝶式止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
H76W/H 蝶式止回阀
一、对夹式双瓣止回阀 产品概述
SENMI阀门公司生产的 对夹式双瓣止回阀 也成为蝶式止回阀，对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。蝶式止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
|
|
|
|

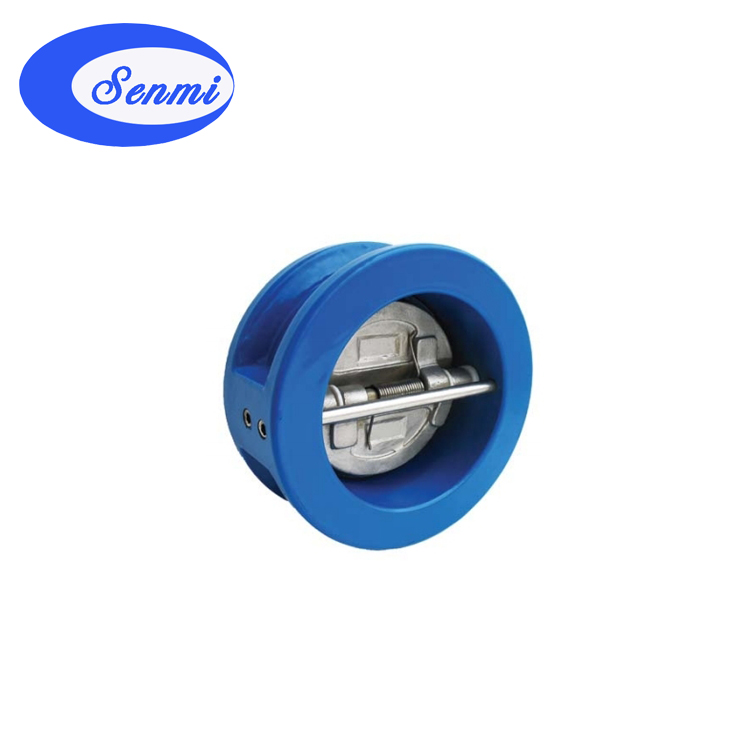

对夹双瓣止回阀 ( 蝶式止回阀 ) |
对夹双瓣止回阀 ( 结构图 ) |
二、对夹式双瓣止回阀 主要技术参数
|
公称通径 |
DN(mm) |
50~1200 |
|||
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 Ps(MPa) |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
适用介质 |
水、蒸汽、油品、污水、酸碱类 |
||||
|
适用温度 |
橡胶密封面( X ) -20 ℃ ~120 ℃ 合金钢密封面( H )主体碳钢 -29 ℃ ~425 ℃ 不锈钢主体用于酸类介质 -29 ℃ ~200 ℃ |
||||
三、对夹式双瓣止回阀 主要零件材料
|
名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|
阀板 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|
阀杆 |
碳钢、 2Cr13 、不锈钢、铬镍钼钛钢 |
|
密封圈 |
橡胶、不锈钢、合金钢 |
|
弹簧 |
60Si2Mn 、 3Cr13 、 17-7PH 、 INCONEL |
四、对夹式双瓣止回阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质(包括公称压力、温度、粘度或酸碱性)，3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
SENMI阀门专业生产对夹式双瓣止回阀系列产品 , 欢迎来电咨询 H76 蝶式止回阀产品详细信息 . 我们将竭诚为您提供优质的服务！
