一、气动薄膜笼式调节阀 概述
ZJSL气动薄膜笼式调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构,流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。
![]()  |
			![]()  |

|

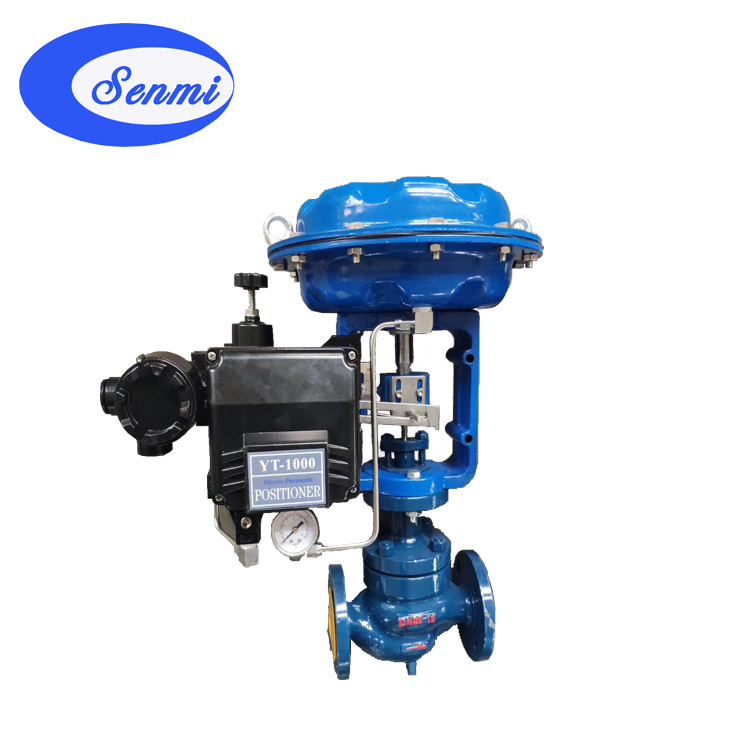

			 气动薄膜笼式单座调节阀  |

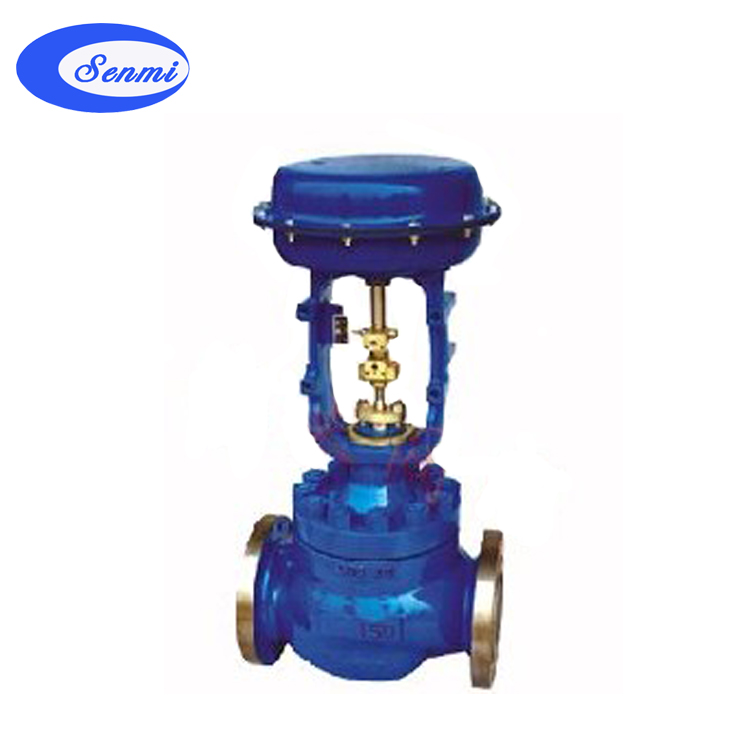

			 气动薄膜笼式单座调节阀  |

二、气动薄膜笼式调节阀 主要零件材料
|
			 本体材质为碳钢  |

			 本体材质为不锈钢  |
		||||||||
|
			 1  |

			 阀体  |

			 WCB  |

			 LCB  |

			 WC9  |

			 1  |

			 阀体  |

			 CF8  |

			 CF8M  |

			 CF3M  |

|
			 2  |

			 阀座  |

			 304  |

			 304  |

			 304  |

			 2  |

			 阀座  |

			 304  |

			 316  |

			 316L  |

|
			 3  |

			 阀芯  |

			 304  |

			 304  |

			 304  |

			 3  |

			 阀芯  |

			 304  |

			 316  |

			 316L  |

|
			 4  |

			 导向套  |

			 304  |

			 304  |

			 304  |

			 4  |

			 导向套  |

			 304  |

			 316  |

			 316L  |

|
			 5  |

			 阀盖  |

			 WCB  |

			 LCB  |

			 WC9  |

			 5  |

			 阀盖  |

			 CF8  |

			 CF8M  |

			 CF3M  |

|
			 6  |

			 阀杆  |

			 304  |

			 304  |

			 304  |

			 6  |

			 阀杆  |

			 304  |

			 316  |

			 316L  |

|
			 7  |

			 填料  |

			 PTFE/柔性石墨  |

			 7  |

			 填料  |

			 PTFE/柔性石墨  |
		||||
|
			 8  |

			 弹簧  |

			 65Mn  |

			 8  |

			 弹簧  |

			 65Mn  |
		||||
|
			 9  |

			 螺母  |

			 304  |

			 304  |

			 304  |

			 9  |

			 螺母  |

			 304  |

			 316  |

			 316L  |

三、气动薄膜笼式调节阀 阀盖形式
注:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、气动薄膜笼式调节阀 主要技术参数
|
			 公称通径DN(mm)  |

			 20  |

			 25  |

			 32  |

			 40  |

			 50  |

			 65  |

			 80  |

			 100  |

			 125  |

			 150  |

			 200  |
		|
|
			 额定流量   |

			 直线  |

			 6.9  |

			 11  |

			 17.6  |

			 27.5  |

			 44  |

			 69  |

			 110  |

			 176  |

			 275  |

			 440  |

			 690  |

|
			 等百分比  |

			 6.3  |

			 10  |

			 16  |

			 25  |

			 40  |

			 63  |

			 100  |

			 160  |

			 250  |

			 400  |

			 630  |
		|
|
			 执行机构   |

			 正作用  |

			 ZHA-22  |

			 ZHA-23  |

			 ZHA-34  |

			 ZHA-45  |
		|||||||
|
			 反作用  |

			 ZHB-22  |

			 ZHB-23  |

			 ZHB-34  |

			 ZHB-45  |
		||||||||
|
			 额定行程L(mm)  |

			 16  |

			 25  |

			 40  |

			 60  |
		||||||||
|
			 膜片有效面积Ae(cm2)  |

			 280  |

			 400  |

			 600  |

			 1000  |
		||||||||
|
			 公称压力PN(MPa)  |

			 1.6 2.5 4.0 6.4 10.0  |
		|||||||||||
|
			 固有流量特性  |

			 直线 等百分比  |
		|||||||||||
|
			 固有可调比R  |

			 50:1  |
		|||||||||||
|
			 信号范围Pr(KPa)  |

			 20-60、20-100、40-200、60-100、80-240  |
		|||||||||||
|
			 气源压力Ps(MPa)  |

			 0.14、0.25、0.28、0.40  |
		|||||||||||
五、气动薄膜笼式调节阀 主要性能指标
|
			 序号  |

			 项 目  |

			 标准型调节阀  |

			 散热、低温型调节阀  |
		||||
|
			 不带定位器  |

			 带定位器  |

			 不带定位器  |

			 带定位器  |
		||||
|
			 1  |

			 基本误差<(%)  |

			 ±5  |

			 ±1  |

			 ±15  |

			 ±4  |
		||
|
			 2  |

			 回差<(%)  |

			 3  |

			 1  |

			 10  |

			 3  |
		||
|
			 3  |

			 死区<(%)  |

			 3  |

			 0.4  |

			 8  |

			 1  |
		||
|
			 4  |

			 始终点偏差   |

			 气开  |

			 始点  |

			 ±2.5  |

			 ±1  |

			 ±6  |

			 ±2.5  |

|
			 终点  |

			 ±5  |

			 ±15  |
		|||||
|
			 气关  |

			 始点  |

			 ±5  |

			 ±15  |
		||||
|
			 终点  |

			 ±2.5  |

			 ±6  |
		|||||
|
			 5  |


  |

			 ±2.5  |

			 +2.5  |

			 +6  |

			 +2.5  |
		||
六、气动薄膜笼式调节阀 外型尺寸
|
			 公称通径(DN)  |

			 20  |

			 25  |

			 32  |

			 40  |

			 50  |

			 65  |

			 80  |

			 100  |

			 125  |

			 150  |

			 200  |
		|
|
			 结构长度   |

			 PN16/25  |

			 184  |

			 184  |

			 200  |

			 222  |

			 254  |

			 276  |

			 298  |

			 352  |

			 420  |

			 451  |

			 543  |

|
			 PN40  |

			 184  |

			 184  |

			 200  |

			 222  |

			 254  |

			 276  |

			 317  |

			 368  |

			 400  |

			 473  |

			 568  |
		|
|
			 PN64、100  |

			 206  |

			 210  |

			 251  |

			 251  |

			 286  |

			 311  |

			 337  |

			 394  |

			 500  |

			 508  |

			 610  |
		|
|
			 H1  |

			 128  |

			 128  |

			 152  |

			 152  |

			 160  |

			 205  |

			 205  |

			 208  |

			 273  |

			 333  |

			 364  |
		|
|
			 H2  |

			 298  |

			 298  |

			 298  |

			 298  |

			 298  |

			 380  |

			 380  |

			 380  |

			 510  |

			 510  |

			 510  |
		|
|
			 H3  |

			 208  |

			 208  |

			 224  |

			 228  |

			 228  |

			 334  |

			 334  |

			 342  |

			 408  |

			 453  |

			 482  |
		|
|
			 H4  |

			 338  |

			 338  |

			 402  |

			 402  |

			 405  |

			 627  |

			 628  |

			 635  |

			 698  |

			 702  |

			 728  |
		|
|
			 H5  |

			 53  |

			 58  |

			 68  |

			 73  |

			 80  |

			 90  |

			 98  |

			 108  |

			 123  |

			 140  |

			 168  |
		|
|
			 H6  |

			 180  |

			 180  |

			 180  |

			 180  |

			 180  |

			 236  |

			 236  |

			 236  |

			 310  |

			 310  |

			 310  |
		|
|
			 A  |

			 282  |

			 282  |

			 282  |

			 282  |

			 282  |

			 360  |

			 360  |

			 360  |

			 470  |

			 470  |

			 470  |
		|
|
			 C  |

			 220  |

			 220  |

			 220  |

			 220  |

			 220  |

			 270  |

			 270  |

			 270  |

			 320  |

			 320  |

			 320  |
		|
|
			 L1  |

			 289  |

			 289  |

			 289  |

			 289  |

			 289  |

			 347  |

			 347  |

			 347  |

			 476  |

			 476  |

			 476  |
		|
|
			 压力等级  |

			 GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K  |
		|||||||||||
|
			 执行机构  |

			 ZHB-22  |

			 ZHB-23  |

			 ZHB-34  |

			 ZHB-45  |
		||||||||
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
