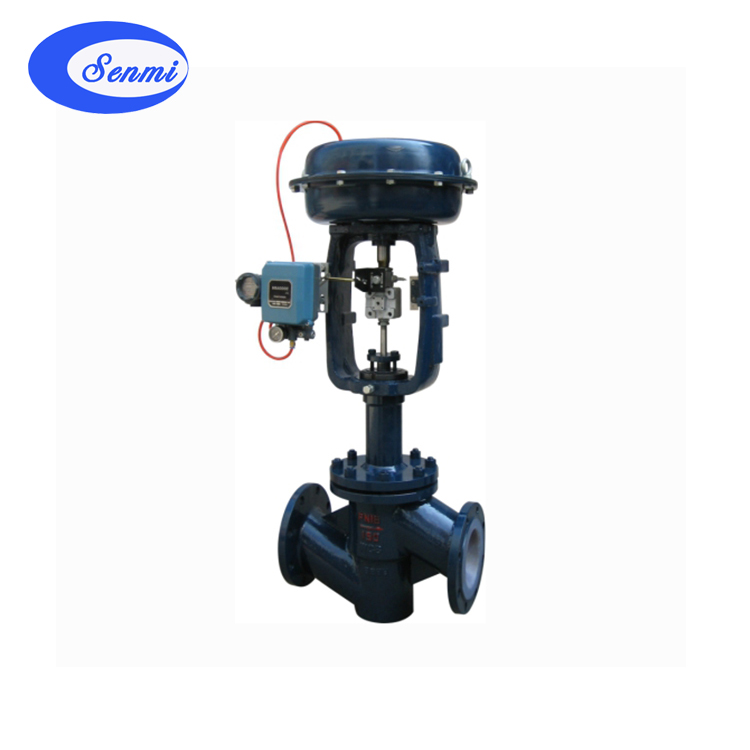

气动波纹管衬氟调节阀

一、气动波纹管衬氟调节阀简介
气动波纹管衬氟调节阀它由轻小型多弹簧气动薄膜执行机构或电子式电动执行机构和直通单座衬氟塑阀两部分组成。由于阀门接触介质的部位均采用高压注塑工艺衬有能耐腐蚀，耐老化的聚全氟乙丙烯（简称F46）或PEA ，填料函密封采用聚四氟乙烯波纹管密封。因而该调节阀能广泛用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

二、气动波纹管衬氟调节阀特点

1.耐腐蚀：阀体内腔、阀芯、阀杆均包衬2.5～3mm厚的F46或PFA，能耐酸、碱，耐强腐蚀。
2.密封性能好：由于填料函部位的密封采用PTFE材质的波纹管和填料双重密封，确保无渗漏。
3.泄漏量小：由于阀芯16阀座是软密封结构，故泄漏量低于国家标准GB/T4213中的IV级泄漏标准。
4.执行机构采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

ZJHPF46型 气动波纹管衬氟调节阀

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金。

作用型式
气关式(B) —失气时阀位开(FO)；气开式(K) —失气时阀位关(FC)
调节阀附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

硫酸调节阀额定流量系数Kv、额定行程、配用执行机构型号

允许公差

注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。

外形尺寸及重量单位：mm
