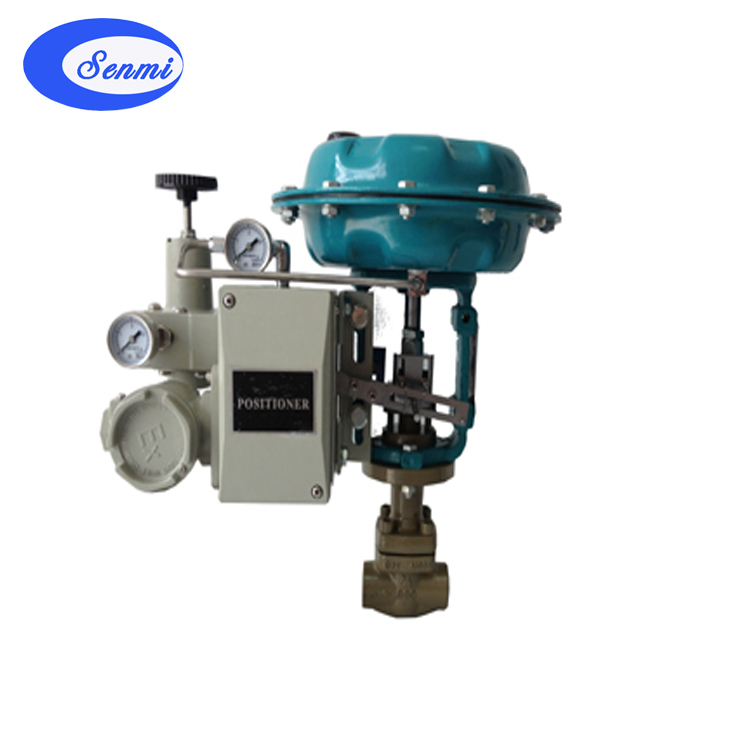

气动微小流量调节阀

更新时间：2019/7/22 14:01:36

简要描述：

气动微小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等介质的注流量调节场合。

产品详细资料：

气动小流量调节阀|气动微小流量调节阀

一、气动微小流量调节阀概述

本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。


气动微小流量调节阀	气动微小流量调节阀

二、气动微小流量调节阀主要零部件参数

本体部分
● 阀体形式：直通锻造阀体
● 阀体材质：20# F22 304 316
● 公称通径：DN1.5～DN20
● 公称压力：PN(国标)1.6 4.0 10.0 16.0 20.0 32.0MPa ， ANSI(美标) 150 300 600 900 1500LB
● 连接形式：法兰:FF RF RTJ等，螺纹:NPT，焊接:SW BW
● 结构长度：符合IEC534
● 阀盖形式：一体式
● 填料：聚四氟乙烯柔性石墨等
● 密封垫：金属夹石墨密封垫四氟乙烯垫等
阀内部件
● 阀芯型式：单座柱塞式
● 流量特性：等百分比、线性
执行机构
● 气动：气动薄膜多弹簧执行机构
● 单作用：气—开(弹簧复位)
● 双作用：气—开/气—关

注：工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。

行机构	ZHA(B)-11
行程(mm)	10
有效面积(cm3)	200
气源接口尺寸	M16×1.5
公称通径(mm)	G1/2"			G3/4"
阀座直径(mm)	1.5	3	4	5	6	7	8	9
允许压差△P(MPa)	6.4						5.2	4.6

三、气动微小流量调节阀 外型尺寸及重量

公通通径(mm)	G1/2"	G3/4"
连接长度 L(mm)	92	92
高度 H(mm)	30	30
H2(mm)	330	330
气动执行器宽D1(mm)	230	230

四、气动微小流量调节阀 主要技术参数

公称通径(mm)	G1/2"			G3/4"
阀座直径(mm)	1.5	3	4	5	6	7	8	9
流量系数Kv	0.0025	0.08	0.12	0.20	0.32	0.50	0.80	1.00
可调范围	30:1
公称压力	标准产品1.6 4.0 6.4、10MPa
阀芯形式	单座柱塞型阀芯
流量特性	直线
作用形式	气开式、气关式
工作温度	普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃
法兰标准	符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构	ZHA/B型多弹簧气动薄膜执行机构
可配附件	定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等
