气动三通温度调节阀|蒸汽气动调节阀

气动三通温度调节阀|蒸汽气动调节阀

更新时间:2019/7/22 14:12:57

简要描述:

彬米阀门通过多年的努力和技术创新,目前在气动调节阀,气动薄膜单座调节阀,气动薄膜三通调节阀技术方面,我公司已具备成熟的生产技术,生产的气动薄膜三通调节阀质量优秀,流量调节能力高性能稳定,外形美观,是各种管道工程设备采购流量调节阀的首选.欢迎来电定购

气动薄膜三通调节阀 概述
气动薄膜三通调节阀采用双阀芯上下导向结构,配用气动执行机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动三通温度调节阀可用于各种不同的工作条件,特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。气动薄膜三通调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4;阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。本系列气动调节阀采用模块化设计,可采用不同组合、配用各种附件。

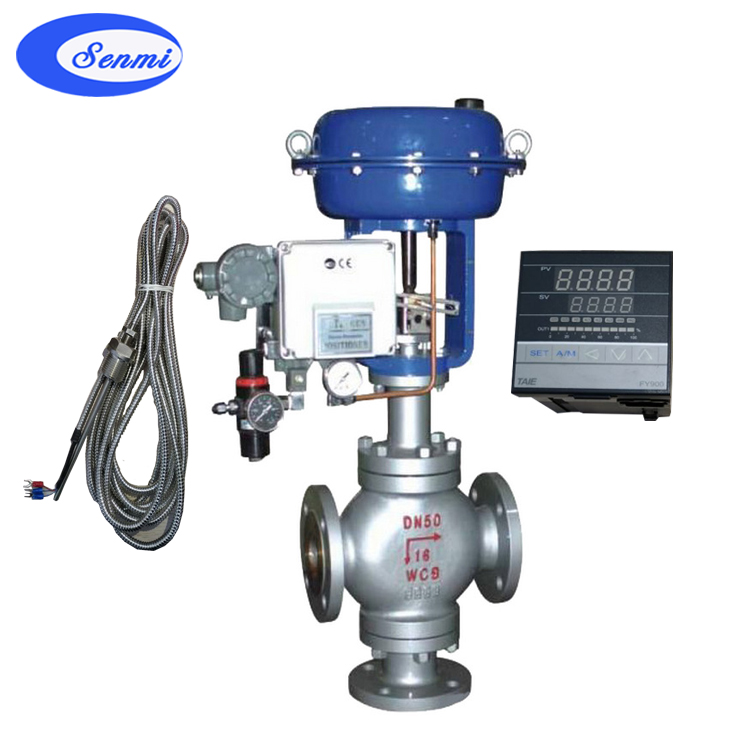

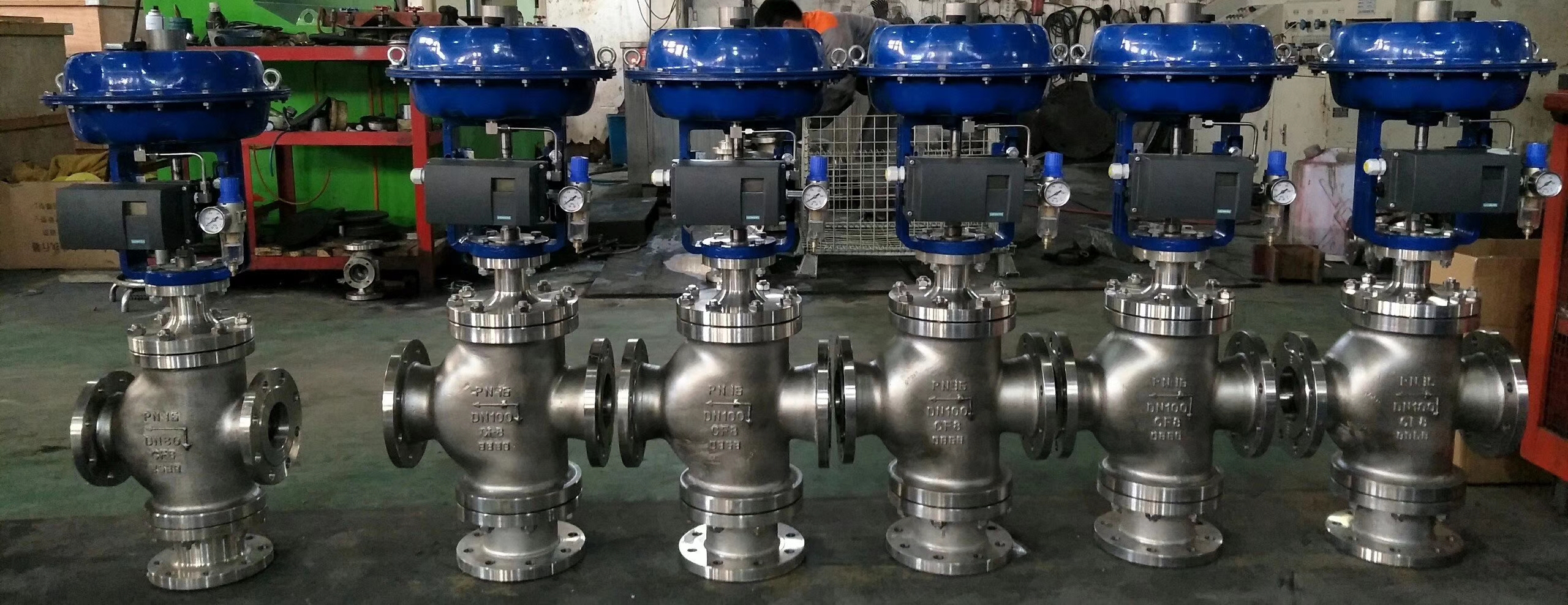

气动三通调节阀实物图
二、 气动薄膜三通调节阀 主要零件材料
本体材质为碳钢
本体材质为不锈钢
1
阀体
WCB
LCB
WC9
1
阀体
CF8
CF8M
CF3M
2
阀座
304
304
304
2
阀座
304
316
316L
3
阀芯
304
304
304
3
阀芯
304
316
316L
4
导向套
304
304



304
4
导向套
304
316
316L
5
阀盖
WCB
LCB
WC9
5
阀盖
CF8
CF8M
CF3M
6
阀杆
304
304
304
6
阀杆
304
316
316L
7
填料
PTFE/ 柔性石墨
7
填料
PTFE/ 柔性石墨
8
弹簧
65Mn
8
弹簧
65Mn
9
螺母
304
304
304
9
螺母
304
316
316L

气动薄膜三通调节阀

注:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
额定流量
系数KV
合流
6.3
8.5
13
21
34
53
85
135
210
340
535
分流






85
135
210
340
535
额定行程L(mm)
16
25
40
60
膜片有效面积Ae(cm2)
280
400
600
1000
公称压力PN(MPa)
1.6 2.5? 4.0 6.4 10.0
固有流量特性
直线 等百分比
固有可调比R
30 :1
信号范围Pr(Kpa)
20-100 、40-200、60-100、80-240
气源压力Ps(Mpa)
0.14 、0.25、0.28、0.40
允许压差△P(MPa)
0.93
0.86
0.75
0.48
0.31
0.27
0.18
0.11
0.12
0.09
0.05

气动薄膜三通调节阀 主要性能指标

序号
项 目
性能指标
不带定位器
带定位器
1
基本误差<(%)
±5
±1
2
回差<(%)
3
1
3
死区<(%)
3
0.4
4
始终点偏差
<(%)
始点(%)
±5
±1
终点(%)
±2.5
5
额定行程偏差(%)
+2.5
6
允许泄露量(1/h)
10-3× 阀额定容量
7
额定流量系数偏差(%)
±10
8
固有流量特性
符合IEC534-1和GB/T13927-2000中归动的斜率偏差要求

气动薄膜三通调节阀 外型尺寸

公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
结构长度
(L)
PN16/25
180
185
200
220
250
275
305
350
410
450
550
PN40
185
190
210
230
255
285
310
355
425
460
560
PN64
190
200
220
240
265
295
320
370
400
475
570
H1
155
155
175
180
200
235
250
260
330
350
420
H2
298
298
298
298
298
380
380
380
510
510
510
H3
235
235
247
256
268
364
384
394
465
470
540
H4
365
365
425
420
445
660
680
690
748
740
780
H5
110
117
120
139
144
188
208
220
268
278
320
H6
180
180
180
180
180
236
236
236
310
310
310
A
282
282
282
282
282
360
360
360
470
470
470
C
220
220
220
220
220
270
270
270
320
320
320
L1
289
289
289
289
289
347
347
347
476
476
476
压力等级
GB :1.6、2.5、4.0、6.4MPa ANSI:150、300、600LB JIS:10、20、30K
执行机构
ZHB-22
ZHB-23
ZHB-34
ZHB-45

注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
