防爆比例电动调节阀

更新时间：2019/7/22 14:39:39

简要描述：

电动防爆调节阀特别适用于在具有某种要求的工作下应用，由于其调节范围宽，可选择不同曲面的阀芯，及其在关断状态下的高度密封性。

产品详细资料：

一、 电动防爆调节阀 产品概述

SENMI阀门生产的电动防爆调节阀 具有体积小，重量轻、连线简单、流量大、调节精度高等特点， 电动防爆调节阀 广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。SENMI生产的 电动防爆调节阀 属于顶部导向型控制阀，适用于过程控制技术方面的大多数应用场合，

电动防爆调节阀 特别适用于在具有某种要求的工作下应用，由于其调节范围宽，可选择不同曲面的阀芯，及其在关断状态下的高度密封性。

电动防爆调节阀配由 3810 系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（ 4 ～ 20mADC 或 1 ～ 5VDC ）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

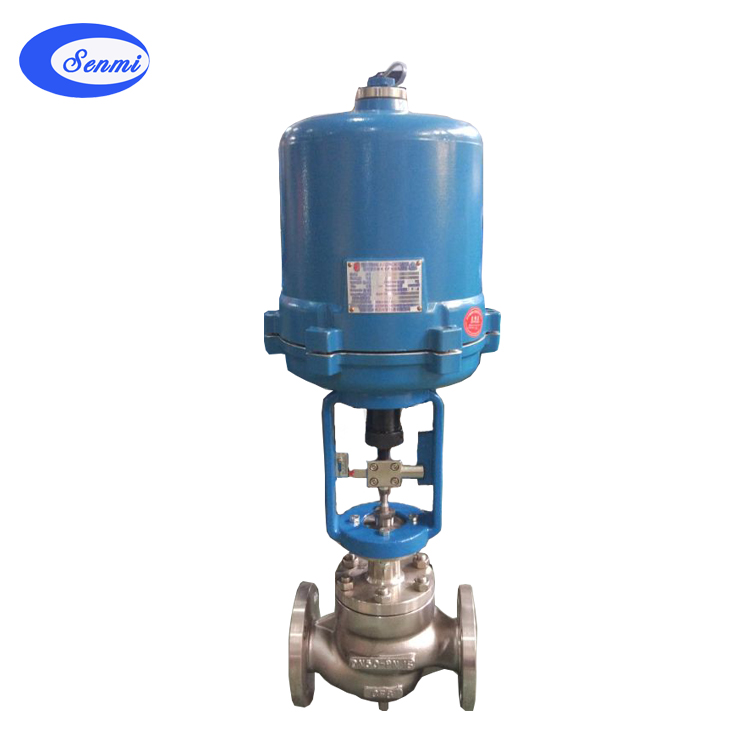

电动防爆调节阀	电动防爆调节阀

二、 电动防爆调节阀 主要技术参数

公称通径 (DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 (dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	双座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	双座	≤ 公称压力
公称压力 (MPa)		1.6 、 2.5 、 4.0 、 6.4 、 10.0
额定行程 (mm)		16			25		40			60			100
阀盖形式		标准型 (-17 ～ +250 ℃ ) 、高温型 (+250 ～ +450 ℃ ) 、低温型 (-40 ～ -196 ℃ ) 、波纹管密封型 (-40 ～ +350 ℃ )
压盖形式		螺栓压紧式
密封填料		V 型聚四氟乙烯填料、 V 型柔性石墨填料
阀芯形式		单座式、套筒式
流量特性		等百分比、直线性
配置执行器类别		3810 系列等电动执行器 ( 客户指定品牌亦可 )
执行器参数		电源电压： 220V 、 380V 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC
		防护等级：相当 IP65 、隔爆标志： Exd Ⅱ BT4(Exd Ⅱ BT6 特殊定制 ) 、手操功能：手柄
		环境温度： -25 ～ +70 ℃ 、环境湿度： ≤95%

三、 电动防爆调节阀 主要结构图

电动防爆调节阀

四、 电动防爆调节阀 主要零件材料

1	阀体	WCB	304	316	316L
2	垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片
3	阀座 / 套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套 / 并帽	304	304	316	316L
6	中垫	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片
7	阀盖	WCB	304	316	316L
8	阀杆	304	304	316	316L
9	金属垫	304	304	316	316L
10	填料	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨
11	螺栓	25	不锈钢	不锈钢	不锈钢
12	填料压盖	WCB	304	316	316L

2 、电动防爆调节阀双座阀体结构

1	底座	WCB	304	316	316L
2	阀体	WCB	304	316	316L
3	阀芯	304	304	316	316L
4	阀座	304	304	316	316L
5	铜套	黄铜
6	导向套	304	304	316	316L
7	垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片
8	阀盖	WCB	304	316	316L
9	阀杆	304	304	316	316L
10	填料	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨
11	填料压盖	WCB	304	316	316L
12	螺栓	25	0Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
