气动防爆控制阀（导热油专用）

更新时间：2022/10/22 13:35:15

简要描述：

SENMI专业生产气动压力调节阀,气动比例调节阀,智能气动调节阀,蒸汽压力调节阀,导热油压力调节阀等压力调节阀,所产气动压力调节阀,气动比例调节阀,智能气动调节阀,蒸汽压力调节阀,导热油压力调节阀质量上乘,价格合理,欢迎来电咨询!

产品详细资料：

SMZJYP气动压力调节阀是一种压力平衡式调节阀，采用笼式套筒导向、双密封结构，配用多弹簧气动薄膜执行机构，执行机构高度低、重量轻、装备简便。气动压力调节阀阀芯采用笼式套筒阀芯，将气源压力变换为阀芯的直线位移，自动的控制调节阀开度，达到对管道内流体的压力连续调节。气动压力调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。

气动防爆压力调节阀主要技术参数阀体

阀体形式	直通铸造球型阀
公称通径	DN20～300mm
公称压力	PN1.6、2.5、4.0、6.4MPa
法兰标准	GB/T9113、 JB/T79
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	笼式套筒型阀芯
流量特性	线性、等百分比

气动压力调节阀执行机构及附件、作用形式

执行器型式	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	25	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

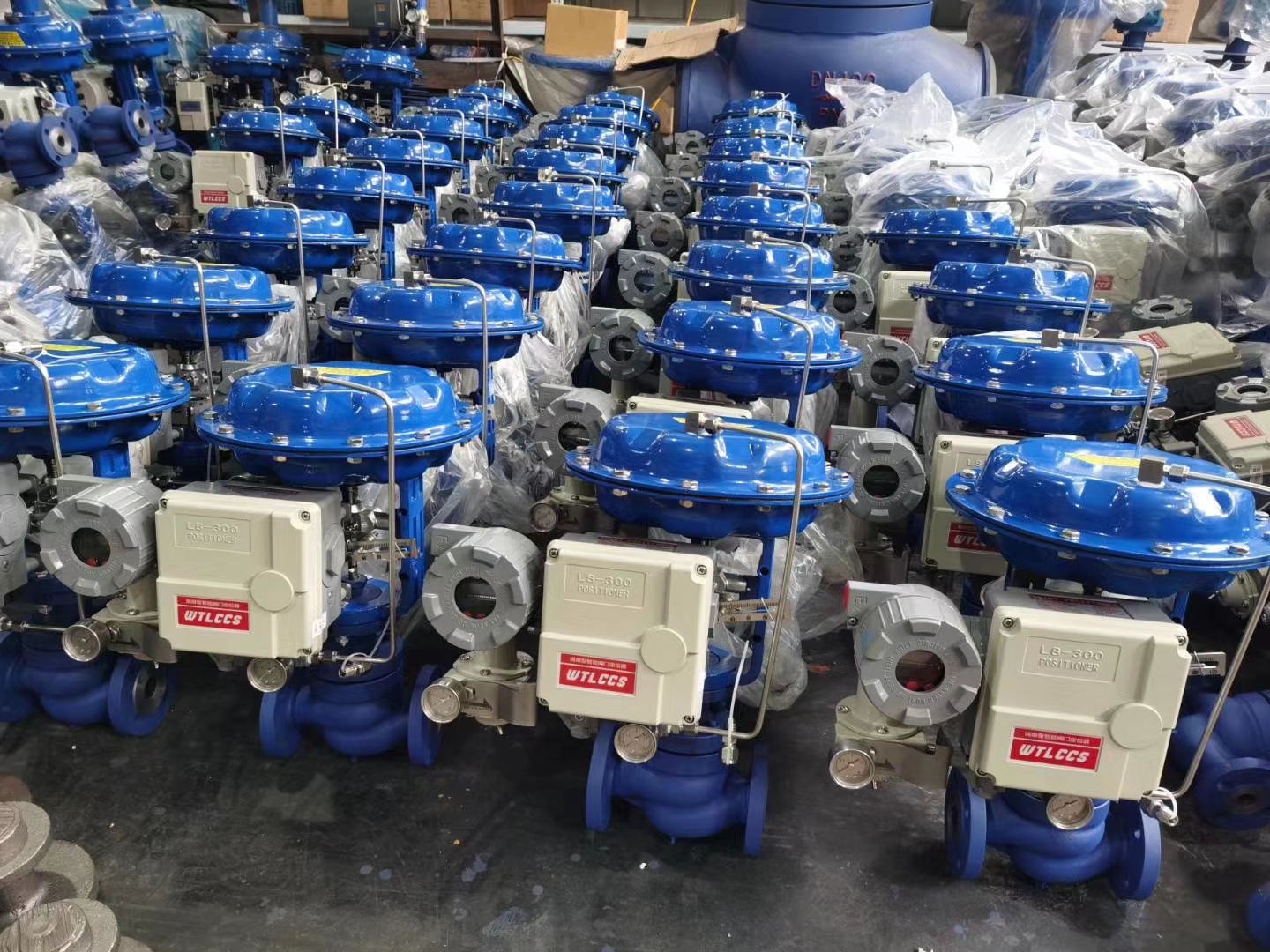

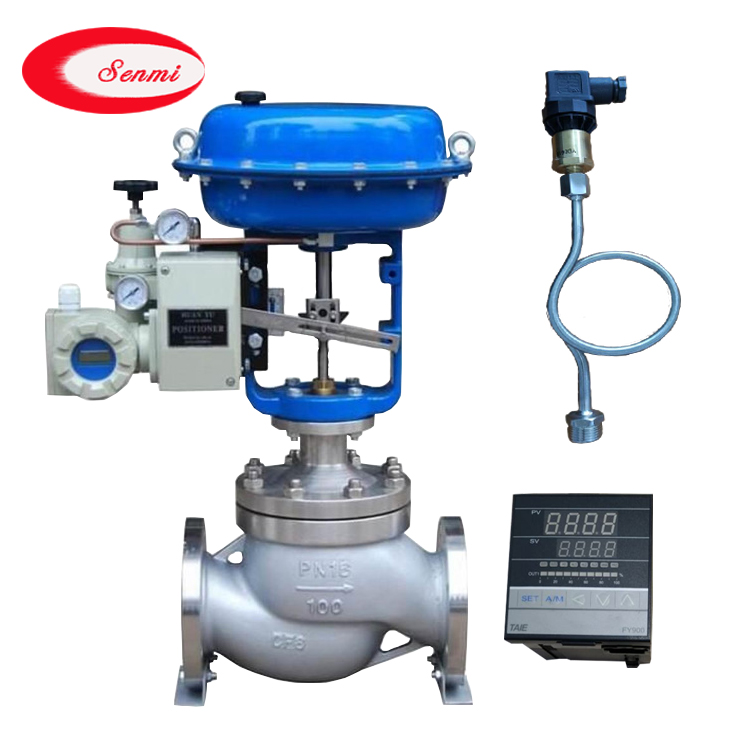

气动防爆调节阀实物图
