气动焊接调节阀

气动焊接调节阀

更新时间:2022/10/25 15:09:12

简要描述:

上海彬米阀门专业生产电动调节阀,气动调节阀,自力式调节阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀等智能调节阀厂家

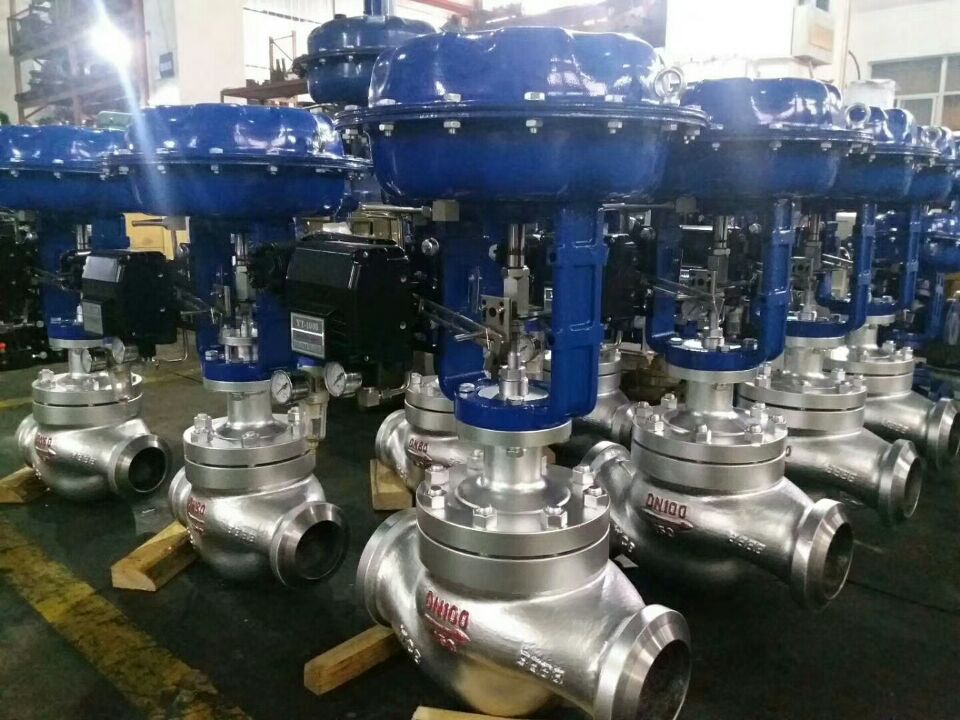

气动焊接调节阀是由单作用气动薄膜执行机构和调节阀组成,调节阀连接方式为焊接。阀体材质可以选用锻钢(A105)、不锈钢、铬钼钢。气动焊接调节阀,一般适用于高压场合。标准型适合工作温度(-17~+250℃),高温型适合工作温度(+250~+450℃),低温型适合工作温度(-40~-196℃),波纹管密封型适合工作温度(-40~+350℃),阀体上加上散热片,适合水蒸气,导热油等温度超过250℃的介质使用。气动单座调节阀配置HEP定位器或YT-1000L 定位器,可以根据用户需求,配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA,可以选配输出信号4-20mA。

气动焊接调节阀 技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

笼式

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

≤ 公称压力

额定行程(mm)

16

25

40

60

100

配用执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

阀体形式

直通铸造高压球型阀、角型锻造高压阀体

公称通径

DN20~300mm

公称压力

PN11.0、PN15.0、PN26.0、PN42.0MPa;ANSI 150、300、600、900LB;JIS 10、20、30、40K

法兰标准

GB/T9113、 JB/T79、HG20594及其他标准

连接形式

法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式

标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀体材料

锻钢(A105)、不锈钢、铬钼钢

气动焊接调节阀 零部件参数

零部件

材质

阀体

WCB

304

316

316L

垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

阀座 / 套筒

304

304

316

316L

阀芯

304

304

316

316L

导向套/并帽

304

304

316

316L

中垫

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

阀盖

WCB

304

316

316L

阀杆

304

304

316

316L

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

填料压盖

WCB

304

316

316L

气动焊接调节阀 性能参数

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30:1
