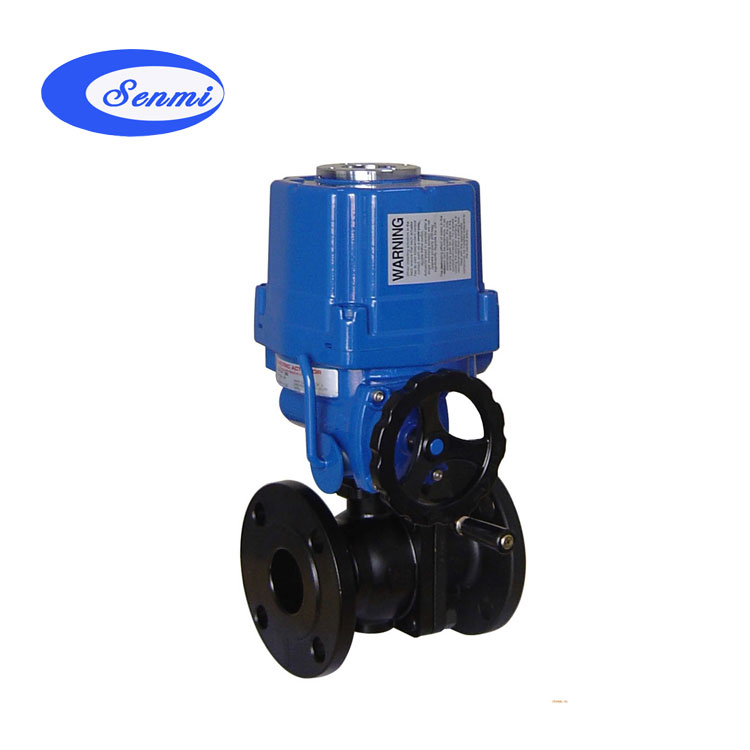

防爆电动调节球阀

更新时间：2022/11/3 14:53:39

简要描述：

ZRJQ智能型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。

产品详细资料：

一、智能型电动球阀产品概述

彬米公司生产的ZRJQ智能型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。

智能型电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构。其主要特点如下：
（1）适用于两位切断、调节的场合。
（2）智能型电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
（3）密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。
（4）智能型电动球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。
（5）流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
（6）智能型电动球阀采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。

二、智能型电动球阀主要技术参数

公称通径DN(mm)

100

125

150

200

额定流量系数KV

112

170

273

384

512

940

1452

2222

3589

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

阀体形式

两段式铸造球阀

连接形式

法兰式、焊接式、对夹式、螺纹式

阀芯形式

"O"型球形阀芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

流量特性

近似快开型

动作范围

0～90°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250：1

350：1

配置执行机构

可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

三、智能型电动球阀执行器技术参数

电源电压	AC220/380V，50/60Hz
输入信号	4～20mADC 1-5VDC、 220VAC开关接点信号
输出信号	4～20mADC，负载电阻：≤500Ω
分辨率	高于1/200
死区	0.4～1.2%可调
信号隔离	输入信号，输出信号，电源三隔离
故障状态	可设定为0-100%全行程任意位置
工作温度	-10～55℃
相对湿度	≤90%（不凝结）
位置转换精度	±0.5%
绝缘电阻	≥100MΩ(500VDC.)
绝缘强度	2000VAC，1分钟（输入对输出对电源对地）
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

四、智能型电动球阀主要零件材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料	V型PTFE四氟填料、柔性石墨

五、智能型电动球阀主要设计标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

六、智能型电动球阀主要设计标准

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

七、智能型电动球阀外形图


智能型电动球阀	智能型电动球阀

八、智能型电动球阀安装连接尺寸

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H		360	370	380	392	392	415	425	445	490	510	530	560	635	670
H1	固定阀体	/	/	/	/	/	102	114	127	152	184	219	273	360	395
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
