电动隔膜调节阀，电子式电动隔膜调节阀

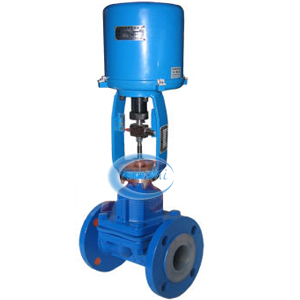

ZRSG电动隔膜调节阀（配3810执行器）

ZAZG电动隔膜调节阀（配DKZ执行器）

阀体形式

直通铸造隔膜阀

公称通径

DN15～200mm

公称压力

PN1.0、1.6、2.5

法兰标准

GB/T9113、 JB/T79

连接形式

法兰（FF RF RTJ）

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式

隔膜式

流量特性

快开特性

执行器型号

3810、PSL、DKZ

主要技术参数

电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6（特殊订货）、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

阀体

HT200、ZG230～450或下述材质衬里

隔膜

丁荃胶、天然胶、聚四氟乙烯波纹

薄膜

丁腈橡胶夹增强涤纶织物

弹簧

60S12Mn、阀体衬里材质及适用范围

阀体衬里

使用温度（℃）

适用介质

无衬里

-10～+175

适用于非腐蚀性介质

软橡胶

-10～+85

有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等

硬橡胶

-10～+85

适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等

氯丁胶

-10～+105

适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好

丁荃胶

-10～+120

防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性zui好

搪瓷

-10～+175

适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物

氟46

-10～+190

适用于硫酸、盐酸、氢氧化钠等强腐蚀介质

隔膜材质

使用温度（℃）

适用介质

丁荃胶（B级）

-40～+100

大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类

天然胶（Q级）

-50～+100

主要用于净化水、无机盐和烯的矿物酸介质

聚四氟乙烯

-10～+150

极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀

公称通径mm

15

20

25

32

40

50

65

80

100

125

150

200

允许压差（MPa）

1.0

0.89

1.0

1.0

1.0

1.0

1.0

0.6

0.38

0.15

流量系数Kv

8

12

16

38

60

68

90

150

300

500

600

1200

行程（mm）

10

16

25

40

60

项目

指标值

基本误差％

≤±3.5

回差％

≤2.5

死区％

≤3.0

始终点偏差％

±2.5

额定行程偏差％

±2.5

纯滞后

≤IS

允许泄量L/H

橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水）

绝缘电阻

不小于20M

阻尼特性

不大于3周半

公称通径（mm）

20

25

40

50

65

80

100

150

200

250

L（mm）

181

184

222

254

276

298

352

451

600

720

H（mm）

67

72

87

92

105

110

127

174

209

300

配PSL

H2（mm）

738

750

765

767

845

857

875

1025

1045

1252

重量（KG）

15

17

24

29

49

61

82

150

211

370

配381L

H2（mm）

501

513

650

652

770

782

800

1080

1125

1345

重量（KG）

23

24

39

44

64

76

97

203

264

418
