电动衬氟调节阀

更新时间：2019/4/1 9:17:58

简要描述：

动衬氟调节阀

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

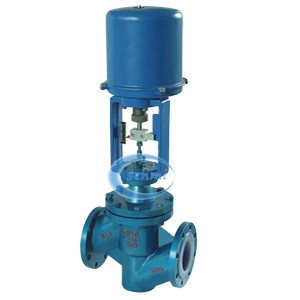

电动衬氟调节阀（耐腐蚀电动调节阀）


ZRSF46电动衬氟调节阀（配381执行器）	ZDSF46（配PSL执行器）

■ 产品概述

、耐腐蚀电动调节阀是一种防腐蚀直通单座调节阀，由直行程电动执行器与衬氟调节阀阀体组成，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。耐腐蚀电动调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。其主要特点如下：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。产品符合GB/T4213-92。

■ 主要技术参数

● 阀体

阀体形式	直通单座铸造球型阀
公称通径	DN20～150mm
公称压力	PN1.6MPa
法兰标准	GB/T9113、 JB/T79
连接形式	法兰（FF RF RTJ）
压盖型式	螺栓压紧式
工作温度	-40～180℃
密封填料	V型聚四氟乙烯填料

● 阀内件

阀芯形式	单座柱塞型（衬四氟）
流量特性	近似等百分比

● 执行机构

执行器型号	3810、PSL、DKZ
主要技术参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6（特殊订货）、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

■ 主要零件材料

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	2Cr13衬F46、304衬F46
阀盖	丁腈橡胶夹增强涤纶织物
波纹管材料	聚四氟乙烯

■ 额定流量系数Kv、额定行程

公称通径	G3/4"						20				25	32	40	50	65	80	100	150
阀座直径	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
额定行程	10										16		25		40			60

■ 主要外形及连接尺寸

公称通径	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	267	267	267	267	267	267	350	350	350	470
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190

本文由（www.zgtjv.com）编辑而成，转载请注明。
