更新时间:2019/4/1 9:20:56
自力式流量控制阀主要由阀 体,自动阀塞,膜片,手动转体等组成.当手动设定流量为一个设定值时,手动转体将出口截面相应确定
作原理

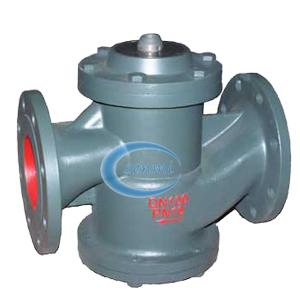

KZLB自力式流量控制阀主要由阀 体,自动阀塞,膜片,手动转体等组成.当手动设定流量为一个设定值时,手动转体将出口截面相应确定.如果腔内压力P2-P3=a为一定值时,则流量将为一 恒定值.例P1发生变化时,则P2相应增大;此时,由于P2压力将使膜片上升,从而带动自动阀塞上升,节流降压恢复到原来设定值,保证了流量不变;同理, 当P3发生变化时,阀内膜片上腔压力增大,使阀塞下移自动加大流量使P2增大从而达到P2-P3仍保持不变,则流量仍为恒定.
选型:
一般情况下可安管道直径选配.
或以建筑面乘以2.4X2.8L/m.h计算循环水量,根据循环水量选配.
工作流量处于阀流量的中间区域为好.
节能效果:
在采暖(空调)管网系统中使用自力式流量控制阀,不仅能提高供热(供冷)质量,更为重要的是节能效果显著,实践证明综合节能效果达15%-30%,当年节约的费用可收回装阀的全部成本。
主要技术指标:
规格系列:DN20-350 额定压力:1.0MPa. 1.6MPa
恒流精度:5-8% 流量刻度精度:±5%
恒流压差范围:0.03-0.3MPa 液体温度:≤100℃.≤150℃
规格参数:
规格 |
外形尺寸(mm) |
流量范围 |
安装方式 |
||
DN20 |
L |
H1 |
H2 |
(m³/h) |
n-d |
DN25 |
110 |
60 |
50 |
0.1-1 |
螺纹连接 |
DN32 |
120 |
60 |
70 |
0.2-2 |
|
DN40 |
140 |
60 |
90 |
0.5-4 |
法兰连接 |
DN50 |
200 |
100 |
100 |
1-6 |
|
DN65 |
230 |
120 |
105 |
2-10 |
|
DN80 |
290 |
124 |
154 |
3-15 |
|
DN100 |
310 |
150 |
163 |
5-25 |
|
DN125 |
350 |
158 |
172 |
10-35 |
|
DN150 |
400 |
193 |
194 |
15-50 |
|
DN200 |
495 |
190 |
192 |
20-80 |
|
DN250 |
600 |
180 |
223 |
40-160 |
|
DN300 |
622 |
220 |
230 |
75-300 |
|
DN350 |
693 |
240 |
260 |
100-450 |
|
DN |
787 |
270 |
280 |
200-650 |
本文由(www.zgtjv.com)自力式流量控制阀编辑而成,转载请注明。
