在空调,供暖管网,尤其安装在远距离操作不便,或装在装修顶棚内和人们不易到达的场合,使用电动自力式流量控制阀,通过配制智能模块控制装置,可方便的对各环路的流量,温度进行人为调控和自动控制。实现合理利用能量节能将耗,智能化管理。

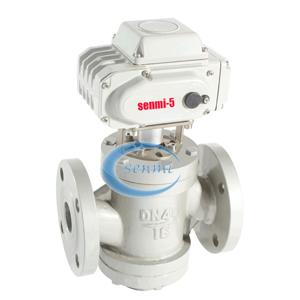

产品介绍:
在空调,供暖管网,尤其安装在远距离操作不便,或装在装修顶棚内和人们不易到达的场合,使用电动自力式流量控制阀,通过配制智能模块控制装置,可方便的对各环路的流量,温度进行人为调控和自动控制。实现合理利用能量节能将耗,智能化管理。
控制方式:智能型,比例型,开关型。
(1)当进口压力P1升高时,(P1-P2)增大,这时电动阀阀芯向上运动;使P1,P2间开度减少,阀芯压力P2降低;当进口压力P1降低时, (P1-P2)间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样 变化,通过电动阀阀芯的调节作用,P2,P3音的压差始终保持不变。因此这种电动阀的抗干扰能力强,具有动态平衡的功能。
(2)当电动执行器接受空制信号使阀轴延R向旋转时,P2,P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2,P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是一定的,并具电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的,没有偏离,因此这种电动调节阀转传统的电动调节阀具有更好的调节特性。
执行器性能参数:
电动执行器性能参数 |
|||||||||
力矩 |
功率 |
输入信号 |
工作电压 |
输出信号 |
转动角度 |
时间(s) |
工作温度 |
防水性 |
手动操作 |
50N-M |
10W/F |
0-10 4-20mA 1-5V |
AC220V |
4-20mA |
90 |
20、60 |
-10~60 |
1p-65 |
附带手柄 |
100N-M |
23 W/F |
||||||||
250N-M |
45W/F |
30、60 |
|||||||
500N-M |
90W/F |
规格参数:
公称直径(mm) |
安装方式 |
阀长(mm) |
H1(mm) |
H2(mm) |
恒定流量(m³/h) |
DN15 |
螺纹连接 |
80 |
60 |
50 |
0.2-1 |
DN20 |
80 |
60 |
50 |
0.3-1.5 |
|
DN25 |
90 |
60 |
50 |
0.5-2 |
|
DN32 |
法兰连接 |
160 |
180 |
70 |
1-4 |
DN40 |
200 |
200 |
100 |
1.5-6 |
|
DN50 |
215 |
210 |
105 |
2-8 |
|
DN65 |
230 |
240 |
110 |
3-12 |
|
DN80 |
275 |
289 |
170 |
5-20 |
|
DN100 |
290 |
305 |
185 |
10-30 |
|
DN125 |
310 |
310 |
200 |
15-45 |
|
DN150 |
350 |
340 |
220 |
30-70 |
|
DN200 |
425 |
380 |
285 |
40-180 |
|
DN250 |
480 |
470 |
385 |
100-300 |
|
DN300 |
650 |
565 |
480 |
150-500 |
|
DN350 |
700 |
580 |
545 |
200-700 |
注:法兰尺寸执行GB4216-84国家标准。本文由(www.zgtjv.com)动态平衡阀电动调节阀编辑而成,转载请注明。
