缩径球阀，QS41F缩径球阀

更新时间：2019/4/1 9:20:53

简要描述：

QS41F缩径球阀和全通径球阀性能一样，其特点是比全通径球阀

产品详细资料：

一、QS41F缩径球阀 产品概述

QS41F缩径球阀和全通径球阀性能一样，其特点是比全通径球阀：对管道的施载压力要小的多，由于设计缩口更利于通球清扫阀门通道，且节省材料。

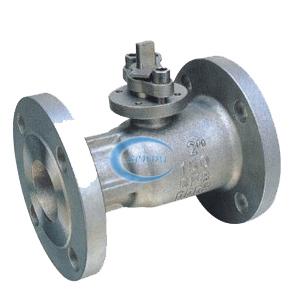

手动缩径球阀（不锈钢材质）	手动缩径球阀（结构图）

二、QS41F缩径球阀 技术规范

设计依据	国标系列
设计制造	GB12237-1989
法兰连接	GB9113，JB/T79，HG20592，SH3406
结构长度	GB12221-1989
焊接标准	GB12224-1989

三、QS41F缩径球阀 性能规范

压力等级	试验压力（MPa）
公称压力（PN）	壳体试验	密封试验
1.0	1.5	1.1
1.6	2.4	1.75
2.5	3.75	2.75

四、QS41F缩径球阀主要零件材料

阀体	WCB	304	316	316L
阀座	PTFE、PPL、304	304	316	316L
球体	2Cr13、304	304	316	316L
阀杆	2Cr13、304	304	316	316L
密封圈	V型聚四氟乙烯填料、PPL高温填料、金属石墨缠绕垫片

五、QS41F缩径球阀 主要外形尺寸

DN	D	d	L	H	W
80×50	80	50	241	173	350
100×80	100	80	305	225	400
150×100	150	100	394	260	500
200×150	200	150	457	320	800
250×200	250	200	533	345	115
300×250	300	250	610	366	115
350×300	350	300	686	398	171
400×350	400	350	762	450	171
450×400	450	400	864	489	257
500×450	500	450	914	530	257
600×500	600	500	1067	612	257
700×600	700	600	1245	723	150

六、QS41F缩径球阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

4、本文由（www.zgtjv.com）缩径球阀编辑而成，转载请注明。
