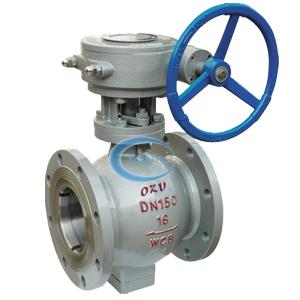

手动偏心半球阀，偏心半球阀

更新时间：2019/4/1 9:18:40

简要描述：

手动偏心半球阀是利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。

产品详细资料：

一、手动偏心半球阀 产品概述

手动偏心半球阀是利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。偏心半球阀的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。手动偏心半球阀特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

二、手动偏心半球阀 产品特点

1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求。
3、密封严密、输送有害气体可达零泄露。
4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。

三、手动偏心半球阀 主要零件材料

名称	材质
阀体	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴	2Cr13、1Cr13
阀瓣	合金渗氮钢、渗氮不锈钢、耐磨钢
阀座	合金渗氮钢、渗氮不锈钢、耐磨钢
轴承	铝青铜、FZ－1复合材料
填料	聚四氟乙烯、柔性石墨

四、手动偏心半球阀 主要性能参数

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

五、手动偏心半球阀 外形结构图

PQ340F/H手动偏心半球阀 （大口径）

PQ40F/H手动偏心半球阀 （小口径）

六、手动偏心半球阀 主要性能参数

公称压力 PN （MPa）	公称通径DN		尺寸（mm）
	公称通径DN		L	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
	mm	in	法兰	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
0.6	40	-	125	130	100	80	-	16	3	4-14
	50	-	140	140	110	90	-	16	3	4-14
	65	-	190	160	130	110	-	16	3	4-14
	80	-	178	190/185	150	125	-	18	3	4-18
	100	-	200	210/205	170	145	-	18	3	4-18
	125	-	254	240/235	200	175	-	20	3	8-18
	150	-	267	265/260	225	200	-	20	3	8-18
	200	-	292	320/315	280	255	-	22	3	8-18
	250	-	330	375/370	335	310	-	24	3	12-18
	300	-	390	440/435	395	362	-	24	4	12-23
	350	-	430	490/485	445	412	-	26	4	12-23
	400	-	530	540/535	495	465	-	28	4	16-23
	450	-	580	595/590	550	518	-	28	4	16-23
	500	-	630	645/640	600	568	-	30	4	16-23
	600	-	800	755	705	670	-	30	5	20-26/25
1.0	40	-	125	145	110	85	-	16	3	4-18
	50	-	140	160	125	100	-	16	3	4-18
	65	-	190	180	145	120	-	18	3	4-18
	80	-	178	195	160	135	-	20	3	4-18
	100	-	200	215	180	155	-	20	3	8-18
	125	-	254	245	210	185	-	22	3	8-18
	150	-	267	280	240	210	-	24	3	8-23
	200	-	292	335	295	265	-	24	3	8-23
	250	-	330	390	350	320	-	26	3	12-23
	300	-	390	440	400	368	-	26	4	12-23
	350	-	430	500	460	428	-	28	4	16-23
	400	-	530	565	515	482	-	28	4	16-25
	450	-	580	615	565	532	-	30	4	20-25
	500	-	630	670	620	585	-	30	4	20-25
	600	-	800	480	725	685	-	34	5	20-30
	700	-	900	895	840	800	-	38	5	24-30
	800	-	1000	1010	950	905	-	42	5	24-34
1.6	40	-	125	145	110	85	-	16	3	4-18
	50	-	140	160	125	100	-	16	3	4-18
	65	-	190	180	145	120	-	18	3	4-18
	80	-	178	195	160	135	-	20	3	8-18
	100	-	200	215	180	155	-	20	3	8-18
	125	-	254	245	210	185	-	22	3	8-18
	150	-	267	280	240	210	-	24	3	8-23
	200	-	292	335	295	265	-	26	3	12-23
	250	-	330	405	355	320	-	30	3	12-25
	300	-	390	460	410	375	-	30	4	12-25
	350	-	430	520	470	435	-	34	4	16-25
	400	-	530	580	525	485	-	36	4	16-30
	450	-	580	640	585	545	-	40	4	20-30
	500	-	630	705	650	608	-	44	4	20-34
	600	-	800	840	770	718	-	48	5	20-41
	700	-	900	910	840	788	-	50	5	24-41
	800	-	1000	1020	950	898	-	52	5	24-41
2.5	40	-	125	145	110	85	-	18	3	4-18
	50	-	140	160	125	100	-	20	3	4-18
	65	-	190	180	145	120	-	22	3	8-18
	80	-	178	195	160	135	-	22	3	8-18
	100	-	200	230	190	160	-	24	3	8-23
	125	-	254	270	220	188	-	28	3	8-25
	150	-	267	300	250	218	-	30	3	8-25
	200	-	292	360	310	278	-	34	3	12-25
	250	-	330	425	370	332	-	36	3	12-30
	300	-	390	485	430	390	-	40	4	16-30
	350	-	430	550	490	448	-	44	4	16-34
	400	-	530	610	550	505	-	48	4	16-34
	450	-	660	600	555	-	4	20-34
	500	-	630	730	660	610	-	52	4	20-41
	600	-	800	840	770	718	-	56	5	20-41
	700	-	900	955	875	815	-	60	5	24-48
	800	-	1000	1070	990	930	-	64	5	24-48
4.0	40	-	125	145	110	85	76	18	3	4-18
	50	-	140	160	125	100	88	20	3	4-18
	65	-	190	180	145	120	110	22	3	8-18
	80	-	178	195	160	135	121	22	3	8-18
	100	-	200	230	190	160	150	24	3	8-23
	125	-	254	270	220	188	176	28	3	8-25
	150	-	267	300	250	218	204	30	3	8-25
	200	-	292	375	320	282	260	38	3	12-30
	250	-	330	445	385	345	313	42	3	12-34
	300	-	390	510	450	408	364	46	4	16-34
	350	-	430	570	510	465	422	52	4	16-34
	400	-	530	655	585	535	474	58	4	16-41
	450	-	580	680	610	560	524	60	4	20-41
	500	-	630	755	670	612	576	62	4	20-48
	600	-	800	890	795	730	678	62	5	20-54
	700	-	900	995	900	835	768	68	5	24-54
	800		1000	1135	1030	960	876	76	5	24-58

七、手动偏心半球阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

4、本页由（www.zgtjv.com）偏心半球阀编辑而成，转载请注明。
