L型三通球阀结构图，L型三通球阀原理，L型三通球阀售后

更新时间：2019/4/1 9:18:49

简要描述：

产品详细资料：

『L型三通球阀』专业生产厂家，由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善。『L型三通球阀』适用于各种轻重工业及楼宇管道。【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

L型三通球阀概述：

L型主要连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。产品特点：（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

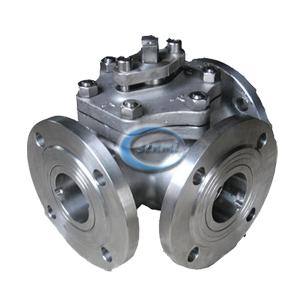

主要结构图片：

主要性能参数：

型号		Q44F-16C	Q44F-25C	Q44F-40C	Q44F-16P	Q44F-25P	Q44F-40P
工作压力（℃）		1.6	2.5	4.0	1.6	2.5	4.0
适用温度（℃）		≤150
适用介质		水、蒸汽、油品等			弱腐蚀性介质
材料	阀体	碳素钢铸件			铬镍钛不锈钢铸件
	球体、阀杆	2Cr13			铬镍钛不锈钢
	密封圈	增强聚四氟乙烯
	填料	聚四氟乙烯

主要性能范围：

公称压力 PN（MPa）	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	检验试验		JB/T 9092-99 、API598

主要零件材料：

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7

L型国标连接尺寸和外形 PN1.6MPa

型号	公称通径 DN（mm）	尺寸（mm）
型号	公称通径 DN（mm）	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　（P）　　　（R）	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

L型美标连接尺寸和外形 150Lb

公称通径 DN		尺寸（mm）
（in）	（mm）	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100
