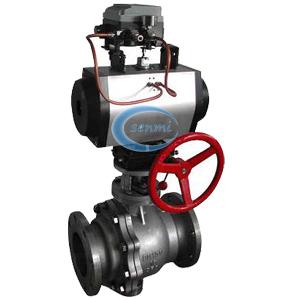

气动调节球阀结构图,气动调节阀球阀工作原理,带手轮气动调节球阀
气动调节球阀概述:
气动调节球阀是一种转角为0-90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,球阀分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。气动调节球阀主要用于截断或接通管路中的介质,可用于流体的调节与控制,它与其它阀类相比,具有以下一些优点:
(1)流体阻力小、球阀是所有阀类中流体阻力zui小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
(3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
(4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
(6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
不锈钢气动定位调节球阀的详细资料:
公称通径DN(mm) |
DN15~DN400 |
公称压力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 |
-40~+180℃ -40~+350℃ |
泄漏量 |
0 符合ANSIB16.104 5级标准 |
球体转角 |
90° |
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温) |
防爆级组 |
dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
电磁阀电源 |
220VAC、24VDC |
气源压力 MPa |
0.4~0.7MPa |
固有可调比 R |
100:1 |
气动调节球阀流量特性Kv值:
公称通径 |
不同开度角下的Kv值 |
||||||||
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
100 |
9 |
18 |
34 |
71 |
133 |
248 |
398 |
620 |
890 |
150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2253 |
3955 |
5650 |
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
350 |
110 |
221 |
443 |
885 |
1750 |
3541 |
5311 |
7967 |
10950 |
400 |
150 |
303 |
605 |
1113 |
2424 |
4850 |
7275 |
10910 |
15300 |
气动调节球阀主要外形尺寸:
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
||||||
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GTD52/GTE63 |
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GTD63/GTE83 |
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GTD63/GTE83 |
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GTD83/GTE110 |
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GTE110 |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GTD83/GTE110 |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GTD110/GTE127 |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GTD127/GTE127 |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GTD127/GTE160 |
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GTD160/GTE190 |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GTD190/GTE210 |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GTD210/AWS20 |
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
AW18/AWS25 |
购买本公司气动调节球阀请按以下指示进行安装:
(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
本文由(www.zgtjv.com)气动调节球阀编辑而成,转载请注明。
