蒸汽调节阀|蒸汽流量调节阀|蒸汽温度调节阀|蒸汽压力调节阀

更新时间：2019/4/1 9:19:24

简要描述：

蒸汽调节阀,蒸汽温度调节阀,蒸汽流量调节阀,蒸汽压力调节阀,蒸汽电动调节阀,蒸汽气动调节阀,蒸汽自力式调节阀

产品详细资料：

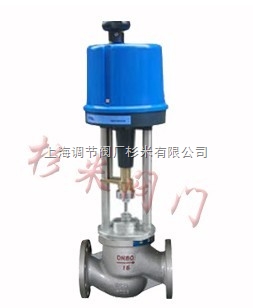

SENMI高温电动调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者电动执行机构，流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。SENMI电动二通调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。电动二通调节阀公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比,多种规格可供选择.

SMZDLP电子式电动高温调节阀是由3810系列(PSL系列)电子式电动执行机构和高温调节阀体组成，由3810系列(或者PSL系列)电动执行器和精小型调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构，电子式电动高温调节阀具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度较大等特点。电子式电动高温调节阀广泛使用于流量大，温度高，泄漏量要求不严格的场合。

高温电动调节阀|导热油电动调节阀


高温电动调节阀(配3810执行器)	高温电动调节阀(配PS执行器)

二、高温电动调节阀 主要零件材料及结构图

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套	WCB	CF8	CF8M	CF3M
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

三、高温电动调节阀 阀盖形式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、高温电动调节阀 主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L(mm)		16		25			40			60			100
公称压力PN(MPa)		1.6 2.5 4.0 6.4 10.0
执行机构型号	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直线、等百分比
固有可调比		50：1
工作温度t(℃)		普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
输入信号		0-10mADC、4-20mADC、220VAC(开关信号)
高温电动调节阀电源电压		220VAC 50Hz

五、高温电动调节阀 电动执行机构

1、电动执行机构主要性能参数

型号		额定输出力N		速度mm/s		技术参数
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

2、主要性能指标

项目			指标值
基本误差％			配3610L±2.5；带定位器 ±1.0
回差％			配361L ±2.0；配PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级小于阀的额定容量×10-4

3、高温电动调节阀 允许压差

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P(MPa)
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或zui大工作压差超出列表范围，请与我们，采取适当方法可解决

六、高温电动调节阀 主要外型尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
结构长度 (L)	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常温型 (H)	PN16/25	699	711	728	728	731	827	839	857	895	1140	1160	1305	1512
	PN40	679	721	738	738	741	837	849	867	905	1150	1180	1335	1565
	PN64/100	682	733	750	750	753	849	861	879	917	1180	1240	1385	1605
高温型 (H)	PN16/25	849	861	893	893	901	975	1024	1067	1250	1400	1420	1513	1670
	PN40	859	871	903	903	911	985	1034	1077	1260	1415	1440	1545	1690
	PN64/100	875	885	915	915	923	997	1055	1095	1280	1450	1465	1575	1720
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265
