FBD641/643防爆型气动蝶阀 /气动防爆蝶阀

更新时间：2019/4/1 9:19:24

简要描述：

气动防爆蝶阀的蝶板属于国内先进的气动阀门。防爆型气动蝶阀安装于管道的直径方向。

产品详细资料：

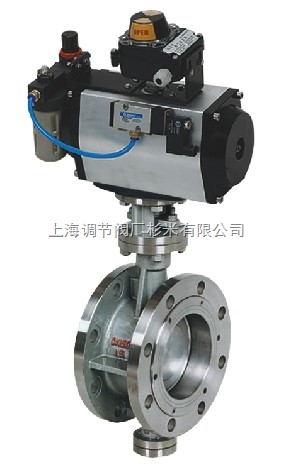

FBD641/643防爆型气动蝶阀/气动防爆蝶阀 (法兰式)

一、气动防爆蝶阀产品概述

气动防爆蝶阀的蝶板属于国内先进的气动阀门。防爆型气动蝶阀安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。气动防爆蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时防爆型气动蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。气动防爆蝶阀有金属密封和软密封两种密封型式。金属密封型适用于温度≥250度以上的工况。软密封型适用于≤250度以内的工况场合。

二、气动防爆蝶阀产品特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、气动防爆蝶阀主要技术参数

公称通经DN（mm)	50～1200
公称压力（MPa）	0.6、1.0、1.6、2.5
连接形式	法兰、对夹
阀体形式	直通式铸造阀
蝶板形式	垂直板式
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
配置执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

四、气动防爆蝶阀执行器技术参数

执行器型号	GT、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	防爆定位器、防爆电磁阀、空气过滤减压器、保位阀、防爆行程开关、防爆阀位传送器、手轮机构等

采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。杉米确保与阀门的同步精度。

五、气动防爆蝶阀主要设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

六、气动防爆蝶阀主要零件材料

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

七、气动防爆蝶阀主要性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等

八、气动防爆蝶阀安装连接尺寸

公称通经(DN)	主要尺寸						法兰尺寸
	L	L1/L2	H		H1	A	1.0MPa			1.6MPa			2.5MPa
	L	L1/L2	硬密封	软密封	H1	A	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

九、气动防爆蝶阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动防爆蝶阀的技术参数，方便杉米公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

杉米公司专业经营气动防爆蝶阀系列产品,咨询防爆型气动蝶阀产品详细信息.我们将竭诚为您提供优质的服务！
